在现代加油机中，测量精度是衡量设备性能的核心指标之一。无论是自吸泵还是潜水燃油泵，其计量系统的核心都离不开两个关键部件：编码器和传感器。它们就像加油机的“眼睛”和“神经”，实时监控燃油流量，将机械运动转化为电信号，力保每一笔交易公平、透明、可靠。
本文将系统介绍编码器和传感器的基本原理、它们在加油机中的具体作用和类型，以及它们在反作弊、环境保护等方面的应用。
1. 什么是编码器和传感器？
(1) 编码器

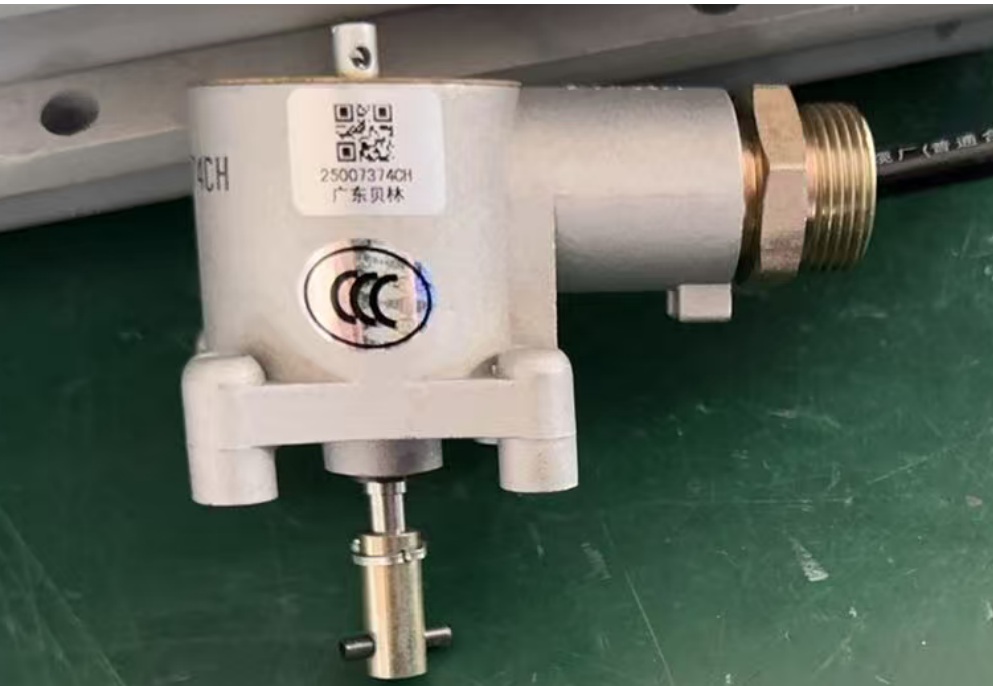

编码器是将机械旋转或位移信号转换为电信号的装置。在加油机中，通常安装在流量计的输出轴上，检测流量计的旋转角度或圈数，进而计算流经其的油量。
当油流过流量计时，驱动数字编码器产生计数数字信号。计算机装置即控制主板对信号进行采集、计数，并与监控微处理器实时比较，力保测量准确
编码器输出的信号通常为脉冲信号，每个脉冲代表一定单位的油量（如0.01升）。通过计算脉冲数，系统可以准确地计算出添加的燃油量。
(2) 传感器
传感器是一种能够感知位置、压力、温度、流量等物理量并将其转换为可用电信号的装置。除了编码器之外，加油机中还有多个传感器一起工作，例如：
油枪升降开关传感器：检测油枪是否已抬起；
压力传感器：用于油气回收系统中监测管道压力；
气体流量传感器：监测回气量，用于气液比计算；
温度传感器：监测油温并协助修正油量。
2. 加油机编码器的工作原理
(1)信号产生与采集
当油流过流量计时，带动内部活塞或涡轮旋转，编码器随之旋转，产生一系列电脉冲。这些脉冲被传送到控制板，由计量微处理器进行计数和处理。
(2) 实时比对及防作弊措施
为了提高计量的可靠性，加油机通常配备监控微处理器，其独立于计量微处理器运行，同时还采集和计算编码器信号。两者实时比较加油数据。一旦发现偏差超出允许范围，加油机将立即关闭并提示错误，防止作弊行为。
(3) 编码器的类型
根据输出信号的类型，编码器可分为：
增量式编码器： 输出脉冲信号，需要通过计数来计算位移；
绝对编码器：输出特选的位置代码，无需重复校准。
在加油机中，高精度增量式编码器因其结构简单、成本低、可靠性高而得到广泛应用。
3、传感器在加油机上的多样化应用
(1)油气回收系统中的传感器
为了满足环保要求，加油机配备了油气回收在线监测系统，该系统使用了各种传感器：
气体流量传感器：监测回收油气量；
压力传感器：监测油气回收管道的压力；
编码器信号输入：接收加油脉冲，计算加油量。
这些数据经过气液比控制板处理，实现气液比的自动调节，力保符合国家环保标准（通常要求气液比在0.9优1.3之间）。
(2) 焊枪升降开关传感器
用于检测油枪是否已抬起，触发系统准备加油。如果没有检测到举枪信号，系统不会启动加油过程，避免误操作。
(3) 温度传感器
虽然教科书上没有详细阐述，但温度对油品的体积有很大的影响。一些高端加油机还配备了温度传感器，进行温度补偿，进一步提高测量精度。
4. 编码器、传感器的故障及维护
(一)常见故障
编码器通讯错误：如果显示错误代码“-62”，则表明编码器与主板通讯异常；
编码器认证失败：如果显示“-61”，则表明编码器与主板不匹配；
传感器信号异常，如气液比异常或回风量过零等，往往是由于接线错误或设备损坏造成的；
脉冲丢失：导致测量不准确，通常是由于信号线松动或编码器损坏造成的。
(2)维护建议
定期检查编码器接线是否牢固；
清洁传感器探头，避免油污污染；
使用专用仪器校准气液比系统；
更换元件时，注意型号和跳线设置的匹配。
5. “新国标”中编码器和传感器的重要性
根据GB/T9081-2023和JJG443-2023，加油机新国标强调了三大特点：防作弊、可追溯、在线核查。编码器和传感器是实现这些功能的基础：
防作弊：通过双CPU实时比对编码器数据，防止数据篡改；
可追溯：编码器、主板等关键部件具有特选ID，整个流程可追溯；
在线验证：系统可以实时验证编码器、传感器等部件的状态，力求数据的可靠性。
六、结论
编码器和传感器虽小，却是加油机中不可或缺的“神经末梢”和“感知器官”。它们将机械运动转化为数字信号，实现加油机的智能、精准、防作弊。随着新国标的实施和油气回收要求的不断提高，它们的作用将变得越来越重要。
未来，随着物联网和人工智能技术的发展，编码器和传感器将进一步集成更多功能，如自诊断、远程校准、智能预警等，为加油站运营管理带来更多便利和安心保障。
